Centrali termiche con caldaie in cascata

Potenza, efficienza e intelligenza

Le centrali termiche Antares gestiscono in maniera automatica le caldaie installate in cascate, grazie alla ripartizione della potenza su più generatori. Questo permette di ottimizzare il funzionamento, i consumi e l’efficienza. Predisposte con sistemi omologati I.N.A.I.L., prevedono l’installazione di un massimo di sei caldaie in cascata e permettono l’erogazione all’impianto di una potenza fino a 900kW.

Principali caratteristiche:

• Adattamento graduale e preciso della potenza delle caldaie sull’effettiva richiesta
• Possibilità di installare fino a 6 caldaie a condensazione in batteria
• Configurazione delle caldaie in linea o contrapposte
• Distribuzione del carico di potenza
• Autoconfigurazione della cascata per un avvio immediato
• Kit collettori fumi in PPS
• Caldaie a condensazione con circolatore primario modulante integrato
• Collettori mandata e ritorno impianto isolati in acciaio
• Elevato grado di modulazione da 1,8 al 100%
• Kit modulo tecnico certificato I.N.A.I.L. completi di tutti i dispositivi di sicurezza, protezione e controllo previsti dalla raccolta “R”
• Ingresso 0÷10 V per controllo potenza e temperatura
• Collettore gas in acciaio
• Gestione elettronica della cascata via Bus attraverso centraline a bordo caldaia
• Controllo del ΔT tra mandata e ritorno
• Contatto pulito di allarme remoto per anomalie caldaie

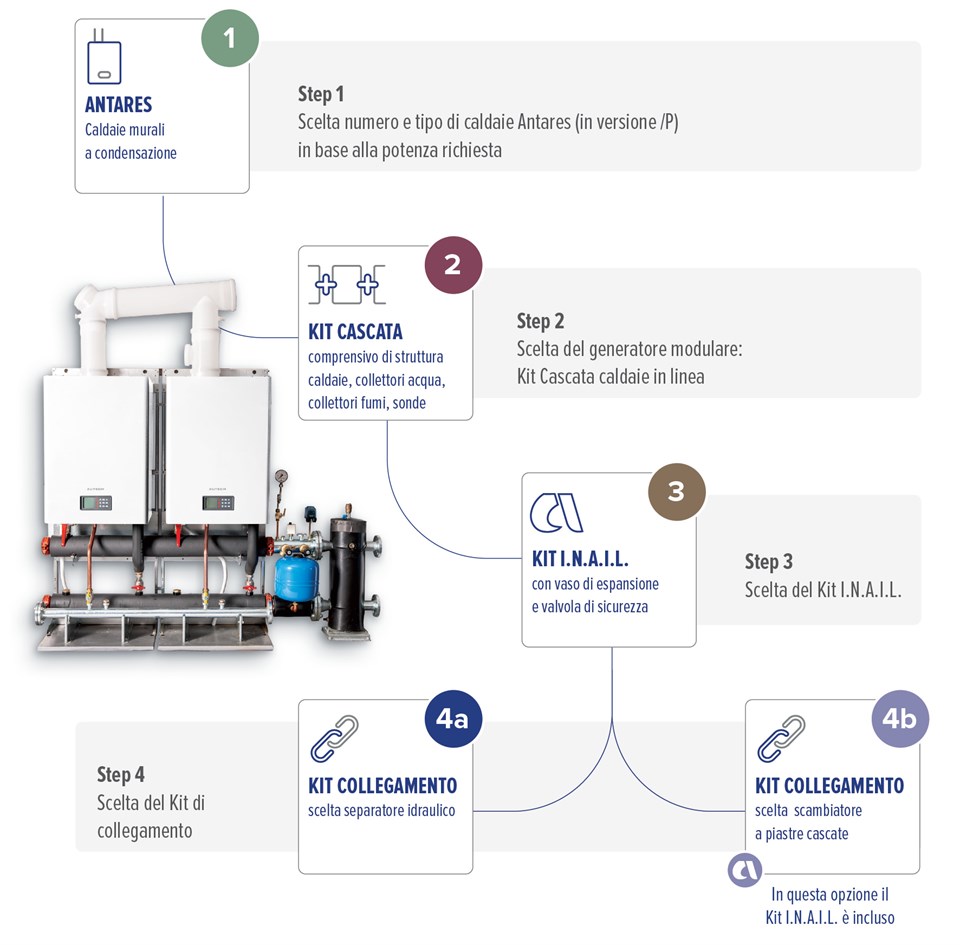

Come si configura una centrale termica Antares

Le nostre centrali termiche omologate I.N.A.I.L. sono completamente personalizzabili.
Possono essere ordinate e consegnate già preassemblate pronte all’allaccio o con i singoli componenti separati da installare.
La manutenzione delle centrali può avvenire anche a impianto in funzione, escludendo solamente le caldaie sotto intervento.

Di seguito sono illustrati i vari step e componenti per configurare una centrale termica modulare Zutech:

1. Scelta dei numero e modelli delle caldaie a condensazione per l'impianto
2. Scelta del kit cascata a seconda della potenza richiesta dall'impianto
3. Scelta del kit I.N.A.I.L.
4. Scelta del kit di collegamento (kit separatore idraulico o kit scambiatore a piastre ispezionabili)
5. Scelta degli accessori

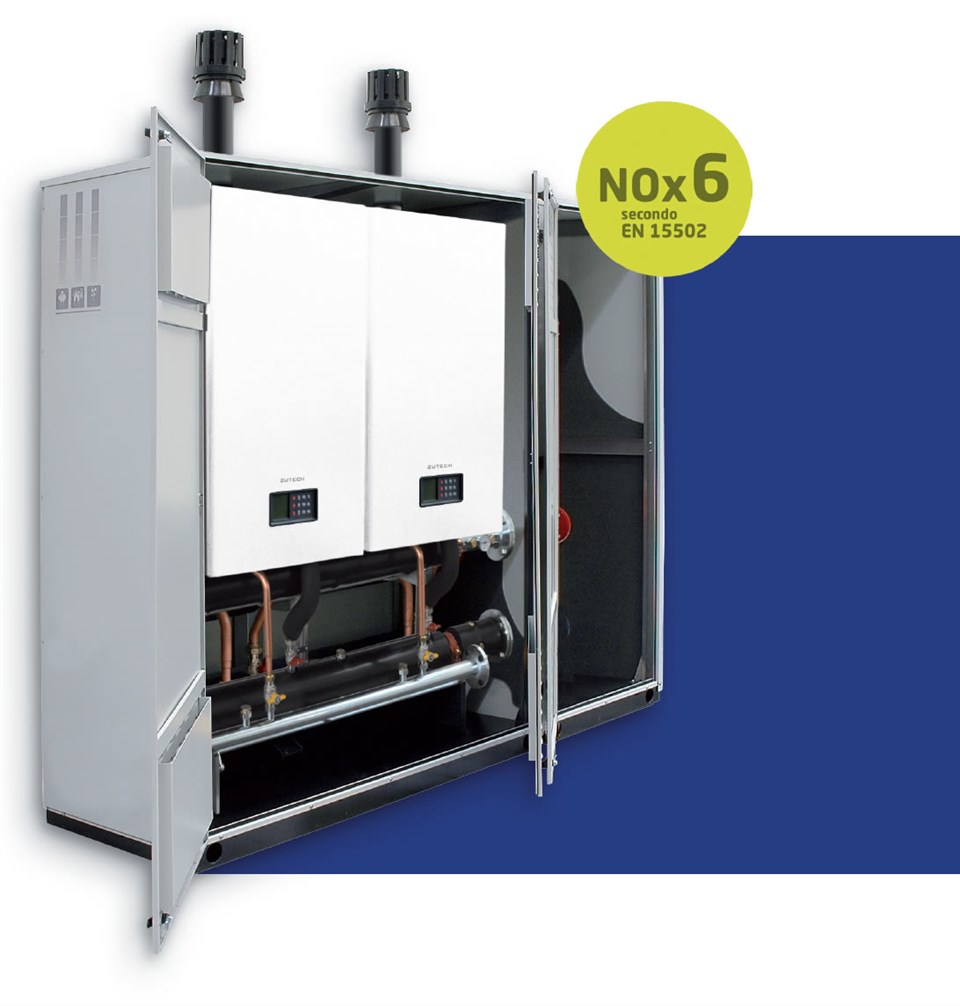

Antares Box modulari per l'esterno

Soluzioni modulari su misura per l'installazione in esterno di centrali termiche in cascata.

Le Antares Box modulari di Zutech sono pensate per l’installazione in esterno di centrali termiche modulari con potenza massima fino a 900kW.
Si tratta di generatori di calore a condensazione preassemblati progettati per un alto rendimento ed un basso impatto ambientale.

Pensati per il collegamento idraulico (sia a destra che a sinistra) e per gestire da 2 a 6 caldaie a condensazione in cascata (oltre ad accessori e kit di funzionamento).
Il gruppo termico da esterno è costituito da un telaio autoportante con caldaia preinstallata e mantellatura in acciaio zincato e verniciato.

Gli armadi sono dotati di golfari per il sollevamento tramite gru, mentre le porte sono dotate di prese di aerazione e pretranci per il passaggio di collettori idraulici, gas ed eventuale scarico valvole di sicurezza all’esterno dell’armadio. Presentano serrature di sicurezza, pannelli removibili su ogni lato, attacchi a destra o a sinistra ed uscita fumi verticale.

Sistemi personalizzati e pronte all'uso

Gli ingombri contenuti, uniti al preassemblaggio dei componenti, facilitano tutte le operazioni di trasporto, posizionamento e installazione.
Gli impianti preinstallati e pronti all’uso all’interno delle Antares Box di Zutech, possono prevedere un kit I.N.A.I.L. abbinato o meno ad un separatore idraulico o uno scambiatore a piastre removibili.
La centrale modulare può essere composta da armadi singoli e doppi abbinati tra loro, con un’ampia scelta di accessori e kit di montaggio.

Caratteristiche Antares Box modulari

• Compatte e facili da installare
• Omologate I.N.A.I.L.
• Elevato campo di modulazione (fino a 1:10)
• Classe 6 NOx.
• Scambiatore di calore in acciaio inox AISI 316 L
• Rendimento al 30% superiore al 108% (ritorno 30°C)
• Classe di Rendimento conforme ai requisiti EcoDesign (Reg. 813/2013/CE)
• Bruciatore a premiscelazione totale

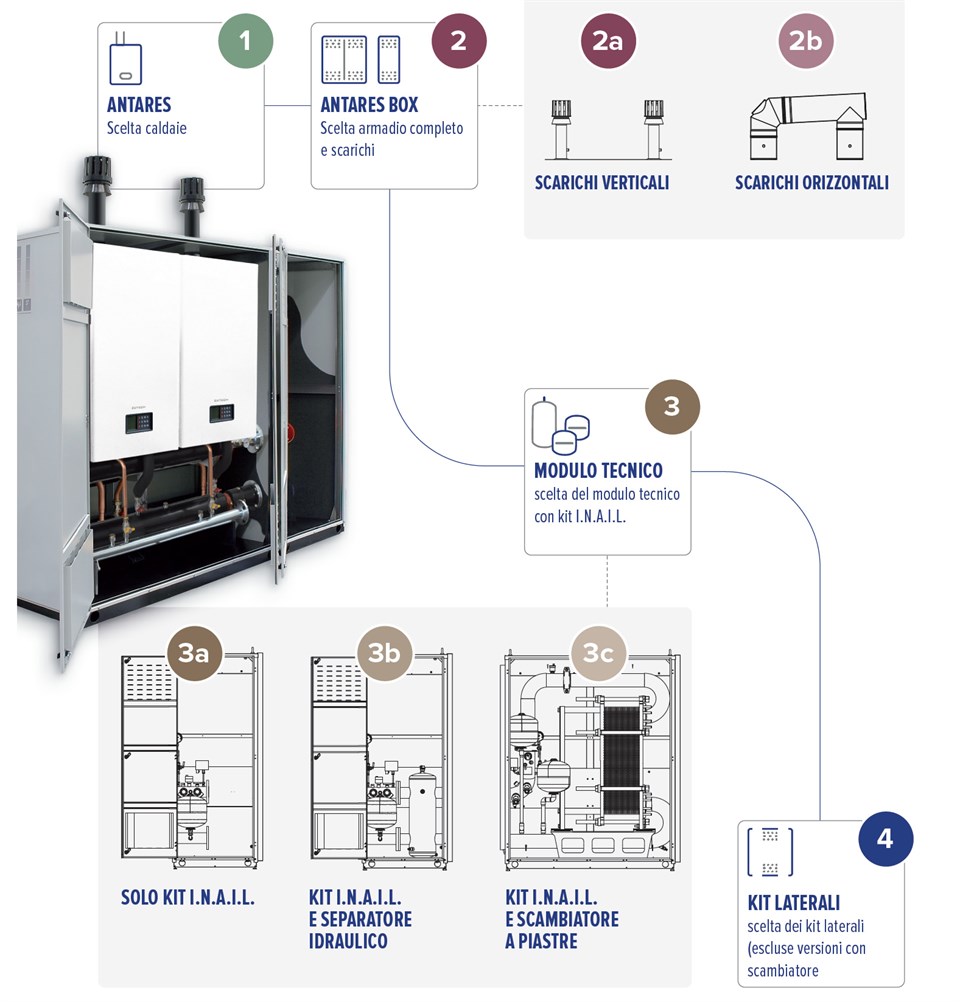

Come configurare una centrale modulare Antares in esterno

Le nostre Antares Box modulari si configurano in modo intuitivo in pochi passi, selezionandone i vari componenti in funzione delle proprie esigenze di impianto.

1. Scelta numero e modelli delle caldaie a condensazione Antares da installare con le potenze desiderate
2. Scelta numero e modelli di armadi Antares Box (singoli o doppi) e tipo scarichi (orizzontali o verticali)
3. Scelta del modulo tecnico (con kit I.N.A.I.L.) ovvero se equipaggiate con solo kit I.N.A.I.L., con kit I.N.A.I.L. e separatore idraulico oppure con kit I.N.A.I.L. e scambiatore a piastre
4. Scelta dei kit laterali degli armadi
5. Scelta degli accessori
